WJ复合保温板置于混凝土结构外模内侧并辅以连接件，拆模后复合保温板外侧做专用砂浆抹面层及饰面层，通过连接件将WJ复合保温板与混凝土牢固连接在一起而形成的复合墙体保温系统。其基本构造见表1.
表1 WJ外模内置现浇混凝土复合墙体保温系统
WJ复合保温板

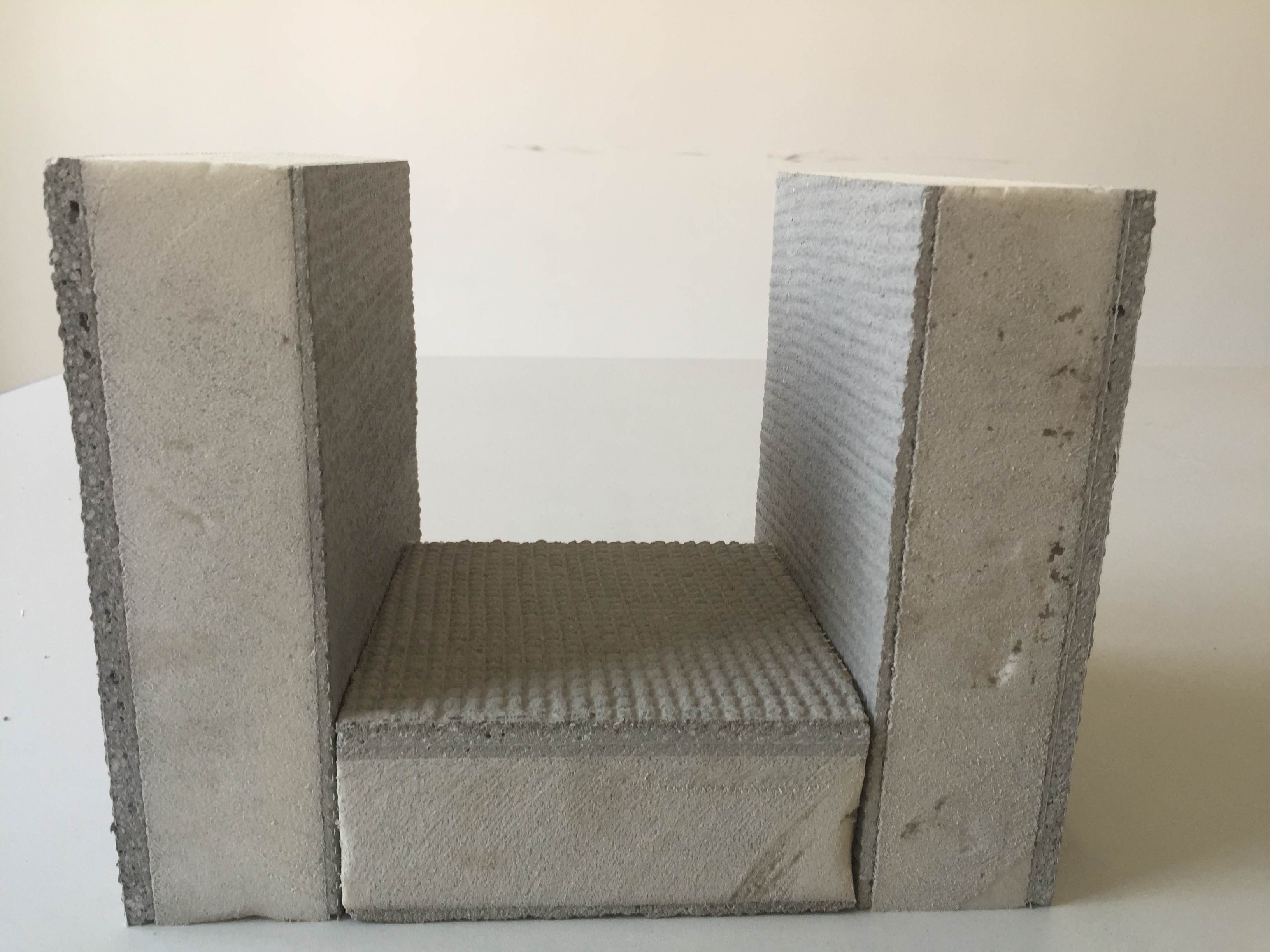

由工厂化预制，由粘结层、保温层、增强层等部分并辅以耐碱网格布构成的复合保温板，其基本构造见表2.
表2 WJ复合保温板构造
粘结层
由粘结砂浆形成的构造层，用以改善WJ复合保温板的粘结性能。
保温层
以XPS板为保温材料的构造层。
增强层
以聚合物砂浆为主要材料，并敷设耐碱网格布的构造层。其作用是提高WJ复合保温板的强度，改善粘结性能、缓解WJ复合保温板因环境变化产生的应力，防止开裂。
抹面层
保温墙体外侧采用专用抹面砂浆施工的、具有找平和抗裂防水作用的构造层。
连接件
连接WJ外模内置现浇混凝土复合墙体保温系统与现浇混凝土墙体的专用连接件，通常情况下包括工程塑料或具有防腐性能的金属螺杆、螺母、塑料圆盘等几部分。
饰面层
保温系统的外装饰层，包括涂料饰面层及面砖饰面层。
技术要求
WJ外模内置现浇混凝土复合墙体保温系统性能应符合表3的规定
表3 WJ外模内置现浇混凝土复合墙体保温系统性能要求
|
实验项目
|
性能指标
|
|
耐候性
|
不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。增强层与保温层拉伸粘结强度不得小于0.15mpa，并位于保温板上。
|
|
吸水量 g/m2
|
水中浸泡1h
|
<1000
|
|
抗冲击强度J
|
≥10.0
|
|
抗风压值 kpa
|
不小于工程项目的风荷载设计值
|
|
耐冻融
|
表面无裂缝、空鼓、起泡、剥离等现象，保护层与保温层的拉伸粘结强度不小于0.15mpa，并位于保温板。
|
|
水蒸气湿流密度 g/(m2·h)
|
≥0.85
|
|
抹面不透水性
|
2h不透水
|
|
系统热阻
|
复合墙体热阻符合设计要求
|
WJ复合保温板
WJ复合保温板主要规格尺寸见表4。
表4 WJ复合保温板的规格尺寸（mm）
|
板类型
|
宽度
|
长度
|
长度
保温材料厚度
|
|
WJ外模内置现浇混凝土复合墙体保温系统
|
600
|
600、900、1200、2400、2800
|
30-100，以5mm为基差
|
|
注：其他规格尺寸按设计要求制作
|
外观质量
WJ外模内置现浇混凝土复合墙体保温系统外观质量应复合表5的规定
表5 WJ外模内置现浇混凝土复合墙体保温系统外观质量要求
|
项目
|
指标
|
|
外观
|
外表面平整，无玻纤外漏等
|
|
缺棱
|
深度小于10mm的棱同条边累计长度小于150mm
|
|
掉角
|
三个方向破坏尺寸同时大于10mm的掉角不超过2个，
三个方向破坏尺寸的最大值不大于30mm
|
|
裂纹
|
无贯穿性裂纹及非贯穿性横向裂纹
无长度大于50mm或宽度大于0.2mm的非贯穿性裂纹
无长度大于20mm的非贯穿性裂纹不超过2处
|
|
蜂窝麻面
|
长径≥5mm,深度≥2mm的板面气孔不多于10处
|
|
注：缺棱掉角尺寸以投影尺寸计
|
尺寸偏差
WJ复合保温板尺寸偏差应复合表6的规定
表6 WJ复合保温板尺寸允许偏差
|
项目
|
规格尺寸
|
允许偏差
|
|
长度，mm
|
1200、900、600、2400、2800
|
±2.0
|
|
宽度，mm
|
600
|
±1.0
|
|
厚度，mm
|
/
|
+1.0
|
|
对角线差，mm
|
/
|
±3.0
|
|
板侧面平整度，mm
|
/
|
≤L/750
|
|
板面平整度，mm
|
/
|
≤2
|
原材料
XPS板
保温层采用XPS板，XPS板的物理力学性能指标应符合表7的规定
表7 物理力学性能
|
实验项目
|
性能指标
|
|
热导系数
|
≤0.030
|
|
密度kg/m2
|
25-35
|
|
压缩强度MPa
|
0.15-0.25
|
|
抗拉强度MPa
|
≥0.15
|
|
尺寸稳定性%
|
≤1.0
|
|
燃烧性能
|
B1级
|
粘结砂浆
粘结砂浆的性能指标应符合表8的规定。
表8 粘结砂浆的性能指标
|
项目
|
性能指标
|
|
拉伸粘接强度（与XPS）MPa
|
原强度
|
≥0.15
|
|
耐水
|
≥0.15
|
|
耐冻融
|
≥0.15
|
|
拉伸粘接强度（与水泥砂浆）Mpa
|
原强度
|
≥0.60
|
|
耐水
|
≥0.40
|
|
耐冻融
|
≥0.40
|
|
可操作时间
|
0.5h-4h
|
聚合物砂浆
聚合物砂浆的性能指标应符合表9的规定。
表9聚合物砂浆的性能指标
|
项目
|
性能指标
|
|
拉伸粘接强度（与水泥砂浆）MPa
|
原强度
|
≥0.60
|
|
耐水
|
≥0.40
|
|
耐冻融
|
≥0.40
|
网格布的性能指标应符合表10的规定
表10 网格布的性能指标
|
项目
|
性能指标
|
|
普通型（用于涂料市面工程）
|
加强型（用于面砖市面工程）
|
|
单位面积质量（g/m2）
|
≥160
|
≥270
|
|
耐碱断裂强力(经、纬向）（N/50 mm）
|
≥1000
|
≥1500
|
|
耐碱断裂强力保留率（经、纬向）（％）
|
≥80
|
≥90
|
|
断裂伸长率（经、纬向）（%）
|
≤5.0
|
≤4.0
|
|
玻璃成分
|
ZrO2和TiO2总含量（%）
|
—
|
≥19.2
|
|
ZrO2含量 （%）
|
≥13.7
|
WJ复合保温板性能
WJ复合保温板性能指标应符合表11的规定。
表11 保温板的性能指标
|
类别
|
项目
|
单位
|
性能指标
|
|
WJ外模内置现浇混凝土复合墙体保温系统
|
|
|
WJ复合保温板
|
面密度
|
kg／m2
|
≤35
|
|
抗折荷载
|
N
|
≥2000
|
连接件
连接件为羊角锚栓，锚栓应采用高强塑料锚栓或金属锚栓（不锈钢或经过表面防腐处理的金属制成），塑料圆盘直径不小于30mm，厚度不少于3mm，单个锚栓抗拉承载力不小于0.6kN。
专用抹面砂浆
抹面砂浆的性能指标应符合《预拌砂浆》GB/T 25181的要求。
一体化自保温砌块及专用砌筑抹面砂浆
围护墙体材料采用一体化自保温砌块，并由专用砂浆砌筑及抹面，其性能指标应符合相关标准要求。
